数据中心智能配电解决方案
日期:2019-10-22 / 人气:
行业特点:
随着国民经济的飞速发展,计算机、网络的应用得到了普及,从根本上改变了传统的业务管理、操作流程模式,促进了电子商务的普及与应用。各行各业也将网络信息系统建立与应用作为提高工作效益,改善服务方式,增强行业竞争力的重要保障。由于机房具有重要设备应配置辅助电源及其本身数据安全的重要性,因此连续可靠的供电对于数据机房可靠安全运转具有重要意义。
首先,供配电系统是网络数据中心最主要的能源来源,一旦供电中断其它大部分系统将立即瘫痪。因此,可靠和连续的供电是数据网络中心得以正常运转的前提。与常规的供配电系统相比智能化的供配电系统能自动、连续、实时地监控所有变、配电设备的运行/故障状态和运行参数,还具有故障的自动应急处理能力,因此它具有更高的可靠性和更好的供电连续性;智能化的供配电系统的柔性好,可扩展性强,可以很方便地按照发展的需要进行变更和拓展;它的自动化程度很高,可大大提高整个供配电系统的管理水平,实现供配电系统的无人值守,并能提高电能的利用率,实现最大限度的节能;智能化的供配电系统还可以很方便地与其他网络中心自动化系统联网,从而构成完整的智能数据网络中心监控系统。
随着现在网络数据安全性越来越被人们重视,数据中心的辅助配套设施也应该随之提高其性能并保障数据中心安全运行,配电系统作为数据中心运行的重中之重尤其应该引起管理者的关注。
数据中心智能化供配电系统具备的主要功能及系统构成:
数据中心其配电方案的基本要求如下:
1.监控结合,真正实现无人值守。监控系统可随时监控并记录配电系统运行的实时状况,可通过邮件、短信、电话等方式及时通知管理者。
2.控制要求:
a) 两路高压任意一路失电时,断路器动作,母联闭合,并向柴油发电机发出启动命令,两路高压都失电时立即投入柴油发电机供电;
b) 有一路变压器或一路电路出现故障时,非保障性切断,保护一级负荷和重要二级负荷;
c) 消防优先保护。
3.数据中心中配电室基本配置
根据数据中心容量配置变压器台数,高压柜与低压柜的面数,所有低压柜进线到出线回路使用电力仪表进行监测。
根据数据中心的规模与要求,对智能配电系统的要求会有所不同,但是从本质上来讲,全部都是通过多功能电力仪表采集终端数据,经通讯总线上传至上位机系统,经过专业的系统软件进行处理得以对智能建筑进行监视与控制。

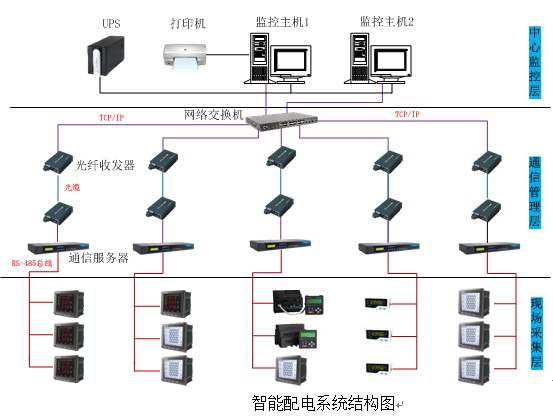

智能化供配电系统从结构来看都可分为三层:现场I/O、通讯管理层和中心控制层。其中,控制层是整个系统的控制核心,监测和控制供电系统的运行,同时也可用于人—机对话的界面、数据处理和存储管理;现场I/O则用于现场设备状态信号和运行参数的采集,对现场设备进行控制操作。

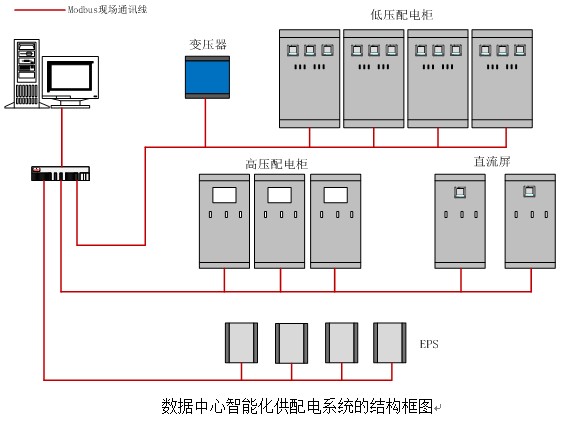

配电室中通常设置变压器、不间断电源EPS、直流屏、柴油发电机组、高/低压配电柜若干面。通常在配电柜上配置电力仪表进行终端数据采集。
智能配电系统主要监测内容有:
(1) 电源监测:对高低压电源进出线电压、电流、功率、功率因数、频率状态监测及供电量计算。
(2) 变压器监测:变压器温度监测、风冷变压器通风机运行情况、油冷变压器油温和油位监测。
(3) 负荷监测:各级负荷电压、电流、功率监测,当超负荷时系统停止低优先级负荷。
(4) 线路状态监测:高压进线、出线、二路进线连络线断路器状态监测、故障报警。
(5) 用电源控制:主要电源供电中断时自动启动柴油发电机或燃气轮机发电机组,恢复供电时停止备用电源,并进行倒闸操作。对高低压控制柜自动切换,对系统进行节能控制;实现动力设备联动控制;对租户用电量进行自动统计计量。
(6) 供电恢复控制:当供电恢复时,设定优先程序,启动各个设备电机,迅速恢复运行,避免同时启动各个设备,而使供电系统跳闸。下面给出配电系统选型方案:
● 进线柜装配多功能网络电力仪表ERD96-Z/YHS,不仅可以检测基本电力参数,还需关注电网的电力品质参数,同时对历史数据进行记录,并进行越限报警。多种通讯方式也是这种场合所必须的条件,也为今后项目的改造留出了余地。
● 若对馈出回路有较高要求,可以安装ERD96-Z/YH多功能电力仪表,若只关心其电流参数,可以安装ERD72-AI3网络电流表。
● 电容补偿柜建议采用ERD96-PF, 重点监测电力品质,并具有基本电力参数测量功能。对于UPS电源建议选用ERD96-Z/YH进行监测,主要对基本电力参数进行测量,并配有I/O输入输出接口,标配RS-485通讯接口方便组网,进行数据监控。
● 机房回路包括计算机专用精密空调系统,计算机机房照明配电系统,计算机机房新风系统及市电辅助系统(市电插座)。建议各回路采用ERD96-Z/YH电力仪表对各回路电压、电流等进行监测,同时对用电质量及状况进行分析。
● 另外数据中心同样应该配置电动机保护器与漏电火灾监测这些保护器件。可以配置ERD600型电动机保护器与ERDL902-A1/A12型漏电火灾探测器。
