智能漏电保护器

日期:2019-10-16 / 人气:

一、特点,功能

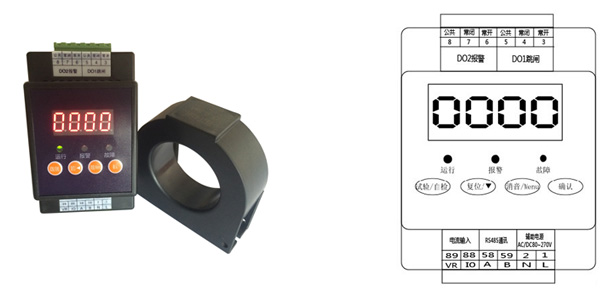

ERD-G系列漏电机保护器(以下简称保护器)采用先进的单片机技术,具有抗干扰能力强、集成度高、保护全面、数字化、智能化、网络化等特点。
保护器能对电动机运行、输配电过程中的出现的漏电、接地故障进行保护。漏电保护的动作电流和动作时间可数字化的精确设定,适应不同的漏电。对保护电路中的瞬变漏电,和缓变漏电进行区分保护。保护器能对运行过程中出现的漏电故障进行故障事件记录。

二、技术指标
技术指标

参数

三相三线额定工作电压

≤AC660V , 40Hz-60Hz

三相三线额定电流

5A(1-5A)

自带漏电互感器

63A(5-63A)

100A(63-100A)

250A(100-250A)

400A(250-400A)

630A(400-630A)

800A(630-800A)

800A以上

漏电保护特性
(可调)

额定漏电电流:100mA,300mA,500mA,1A,2A,5A
<75% I△n不动作,>95% I△n动作

额定动作时间:瞬动,0.1S,0.5S,1S,5S,OFF
误差±0.1S

保护器辅助电源

AC/DC 85~270V, 功耗10VA

继电器输出触点容量

AC250V 3A / DC24V 3A

开关量输入

四路光耦隔离(选配)

通讯

MODBUS-RTU协议(选配)


符合电磁兼容试验如下:
1、电快速瞬变/脉冲群——共模式符合GB/T17626.4,水平3的要求。
2、浪涌抗扰度符合GB/T17626.5的要求。
3、射频辐射电磁场符合GB/T17626.3,水平4。
4、静电放电抗扰度符合GB/T17626.2,水平4。
5、射频发射符合GB/T14048.1-2000环境1的要求。
